Product Functions：

 In the case of the tested circuit is not open-loop, measure two AC voltages, current, phase between voltages, phase between currents, phase, frequency, phase sequence, active power, reactive power, apparent power, and power factor between voltage and current. Discriminate the transformer wiring group, inductive and capacitive circuits, test the secondary circuit and the busbar protection system, read the phase relationship between the CTs of the differential protection groups, check the wiring of the meter for correctness, and repair the line equipment, etc.

   Product Features：

  1.Intelligent design, re3duce the complexity of operation, reduce the possibility of misoperation, with high precision, high

stability, low power consumption, easy to use and other advantages.

2.Adopt voltage transformer and current clamp to input, no high voltage inside the meter, complete isolation between 2 input channels, safe and reliable.

3.Small sharp clamp is suitable for flat cable dense site

4.The test wire adopts special electric power cable, all the plug of spring rod and crocodile clip have insulated protection. The instrument is insulated with non slip sheath.

5.With USB interface, Data storage: 1200 groups. Through the system software to upload the storage data to computer, convenient to read, save, report, print historical data, etc.

  Product Specifications：

                                            Power Supply

                        DDC9V Alkaline battery LR61.5V AAX6PCS

                                    Detection Rate

                        About 2 second/times

                                    Meter Dimension

                        196mmx92mmx54mm

                                    Display Mode

                        2.8-inch TFT color LCD screen, display field: 58mm × 44mm

                                    Data Storage

                        1200 groups

                                    Data Hold

                        In testing, press HOLD key to hold the data, "HD"symbol display

                                    Communication

                  Interface

                        USB interface, storage data upload to computer, convenient to analyze management data

                                    Auto Shut Down

                        15 minutes after boot up, the meter shuts down automatically without any operation

                                    Voltage Detection

                        When the battery voltage is lower than 7.2V, low battery symbol display, remind to replace battery

                                    Cable Length

                        Test wire length 1.5m; current clamp wire length 2m x o5mm

                                    Input Impedance

                        Test voltage input impedance: 1MΩ

                                    Working Current

                        Max power consumption of open backlight: 135mA; Meter power consumption of close backlight: 90mA

                                    Accessories

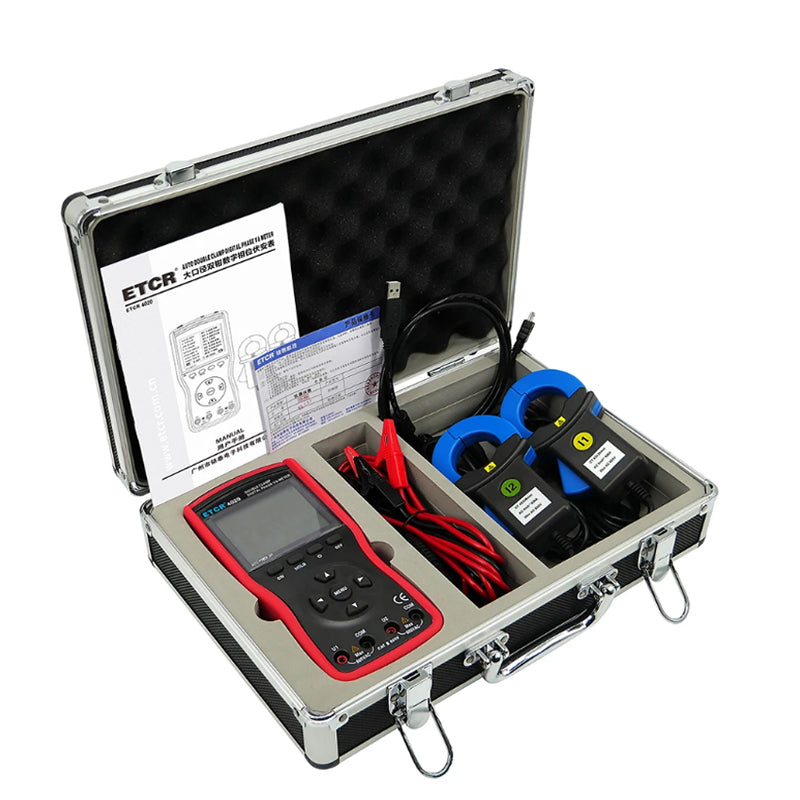

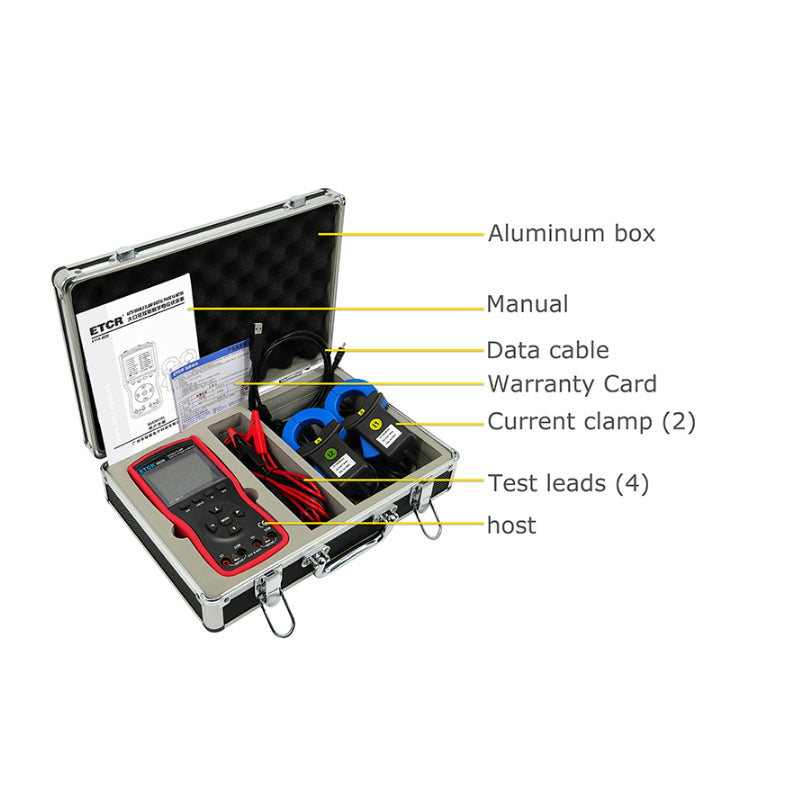

                        Host: 1PCS; Current Clamp:2PCS; Test wire: 4PCS; USB data cable: 1PCS; Meter case: 1PCS

                                            Model

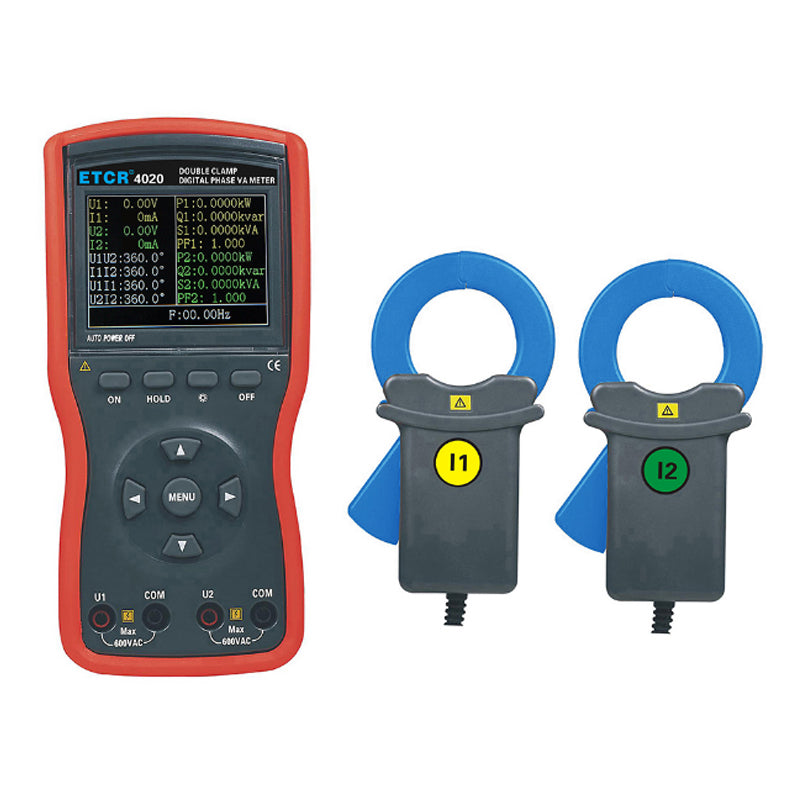

                        ETCR4000A Intelligent Double Clamp Digital Phase Voltmeter

                        ETCR4020 Large Caliber Double Clamp Digital Phase Voltammeter

                                    CT Size

                        Φ8mm

                        35mm x 40mm

                                    Voltage Range

                        AC 0.00V ～ 600V Error：±(0.5% range)

                        AC 0.00V ～ 600V Error：±(0.5% range)

                                    Current Range

                        AC 0.0mA ～ 20.0A Error：±(0.5% range)

                        AC 0mA ～ 600A Error：±(0.5% range)

                                    Phase Range

                        0.0°~360.0° Error：±1°

                        0.0°~360.0° Error：±1°

                                    Frequency Range

                        45.00Hz ～ 65.00Hz Error：±(1.0 % range)

                        45.00Hz ～ 65.00Hz Error：±(1.0 % range)

                                    Active Power Range

                        0.0W ～ 12kW Error：±(1.0 % range)

                        0.0W ～ 360kW Error：±(1.0 % range)

                                    ReactivePower

                  Range

                        0.0var ～ 12kvar Error：±(1.0 % range)

                        0.0var ～ 360kvar Error：±(1.0 % range)

                                    Apparent Power

                 Range

                        0.0VA ～ 12kVA Error：±(1.0 % range)

                        0.0VA ～ 360kVA Error：±(1.0 % range)

                                    Power Factor Range

                        1-1.000 ～ 1.000 Error：± B110.03

                        11-1.000 ～ 1.000 Error：± 0.03

                                    Meter Weight

                        1140g

                        1170g
