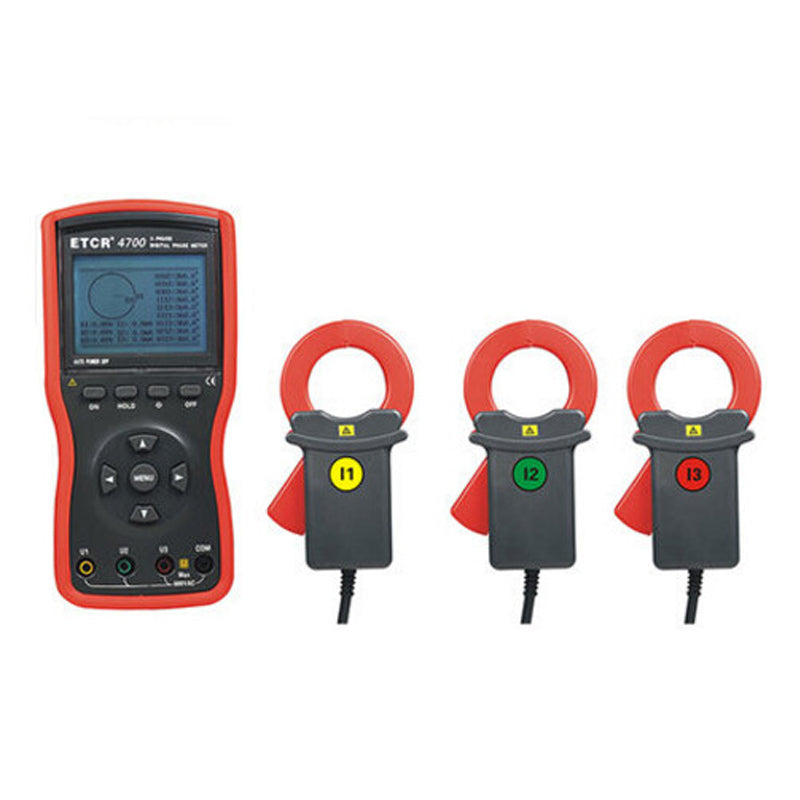

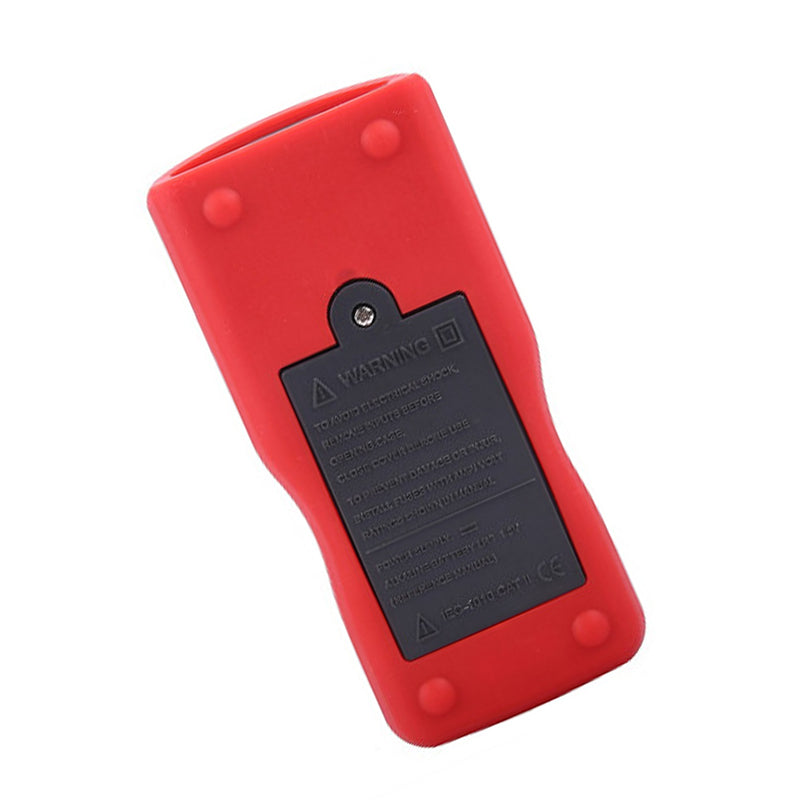

ETCR4700 Three Phase Digital Phase Volt-Ampere Clamp Meter

   Features:

         The ETCR4700Three Phase Digital Phase Volt-Ampere Meter is a well-developed full-automatic, multi-functional, digital, intelligent meter specifically designed for field testing,featuring high accuracy, high stability, low power consumption, easiness to use and so on. It can directly measure AC voltage and AC current without opening the measured circuit, phases between three voltages, three currents and phase between the voltage and current; in addition, the power factor and power of the circuit can be indirectly measured, it can also be used to distinguish three-phase sequence, transformer wiring group, inductive and capacitive circuits, test second circuit and bus differential protection systems, read the phase relationship between CTs of the differential protection, check the meter wiring right, repair lines and equipment, etc.

         The ETCR4700 Three Phase Digital Phase Volt-Ampere Meter has well designed shell mould made of newest material, attach with shakeproof, skidproof, high insulation sheath, has a 240dots×160dots LCD screen, all the test data display on the screen simultaneously, vector diagram indication, and looks exquisite and comfortable. Meter equipped with USB-RS232 interface, can store 1500 sets of data, through the system software upload stored data to the computer, implementing online real-time monitoring and historical inquires, dynamic display. Can read, save, report, print history data, etc.

       The ETCR4700 Three Phase Digital Phase Volt-Ampere Meter (Intelligent Three Phase Digital Phase Volt-Ampere Meter) applies to electric power, petroleum chemical industry, metallurgy, railway, and meteorology, industrial and mining enterprises, scientific research institutions, measurement sector and so on. Especially for the electricity billing system and relay protection system.

       Specifications:

Ⅱ.Technical Specifications

     1．Base Conditions and Working Conditions

                           Influence Quantity

                  Base Condition

                  Working Condition

                  Remark

                          Ambient Temperature

                  23℃±1℃

                  -10℃～40℃

                  ----

                          Ambient Humidity

                  40%～60%

                  ＜80%

                  ----

                          Signal Waveform

                  sine wave

                  sine wave

                  β=0.01

                          Signal Frequency

                  50HZ±1HZ

                  45HZ～65HZ

                  ----

                          Meter Working Volt

                  9V±0.1V

                  9V±1.5V

                  ----

                          Current Amplitude in Phase/Frequency/Phase Sequence Test

                  1A±0.2A

                  2mA～20A

                  ----

                          Voltage Amplitude in Phase / Frequency/ Phase Sequence Test

                  100V±20V

                  10V～600V

                  ----

                          Current Amplitude in Power / Power Factor Test

                  1A±0.1A

                  0.1A～400A

                  ----

                          Voltage Amplitude in Power / Power Factor Test

                  200V±2V

                  30V～600V

                  ----

                          External ElectricMagnetic Field

                  To be avoided

                          Measured Wire Position

                  Measured wire at approximately the geometric center of the clamp

     2．Intrinsic Error and Performance Indicators under Base Conditions

                           Category

                  Measurement Range

                  Resolution

                  Intrinsic Error

                          Voltage

                  AC 0.0V～600V

                  0.01V

                  ±(1.5%rdg+5dgt)

                          Current

                  AC 0mA～400A

                  1mA

                  ±(1.5%rdg+5dgt)

                          Phase

                  0.0°～360°

                  0.1°

                  ±3°

                          Active Power

                  0.0W～240kW

                  0.1W

                  ±(3%rdg+5dgt)

                          Reactive Power

                  0.0VAR～240kVAR

                  0.1VAR

                  ±(3%rdg+5dgt)

                          Apparent Power

                  0.0VA～240kVA

                  0.1VA

                  ±(3%rdg+5dgt)

                          Frequency

                  45HZ～65HZ

                  0.01HZ

                  ±(2%rdg+5dgt)

                          Power Factor

                  -1～+1

                  0.001

                  ±0.03

     3．General Specification

                           Function

                  Simultaneous measurement of three-phase AC voltage, current, phase between voltage, phase between current, phase between voltage and current, frequency, phase sequence, active power, reactive power, apparent power, power factor, current vector sum, distinguish transformer wiring group, inductive and capacitive circuits, test second circuit and bus differential protection systems, read the phase relationship between CTs of the differential protection, check the meter wiring right, repair lines and equipment, etc.

                          Power

                  DC9V alkaline batteries（1.5V LR6×6）

                          Consumption

                  About 80mA at most with enabled backlight, battery working continuously for about 10 hours

                          About 5mA with disabled backlight, battery working continuously for about 16 hours

                          Display Mode

                  LCD display, 240dots×160dots

                          Meter Size

                  Length, Width, Height：196mm×92mm×54mm

                          Clamp Size

                  round current clamp:35mm×40mm

                          Measurement Range

             (automatic shift)

                  AC Voltage：0.00 V～600V (automatic shift)

                          AC Current：0mA～400A (automatic shift)

                          Phase：0～360°

                          Frequency：45.00Hz～65.00Hz

                          Active Power：0W～240kW

                          Reactive Power：0W～240kVAR

                          Apparent Power：0W～240kVA

                          Power Factor：-1～+1

                          Current Vector Sum：0A～1200A

                          Resolution

                  Voltage：AC 0.01V

                          Current：AC 1mA

                          Phase：0.1°

                          Frequency：0.01Hz

                          Active Power：0.1W

                          Reactive Power：0.1VAR

                          Apparent Power：0.1VA

                          Power Factor：0.001

                          Current Vector Sum：0.1A

                          Phase Sequence

                  Positive Phase Sequence：U1、U2、U3 or I1、I2、I3 cursors blink in order from left to right

             Negative Phase Sequence：U1、U2、U3 or I1、I2、I3 cursors blink in order from right to left

                          SampleRate

                  About 2 times/second

                          Data Hold

                  Press HOLD key to keep data, "DH" symbol appears

                          Data Storage

                  500 sets

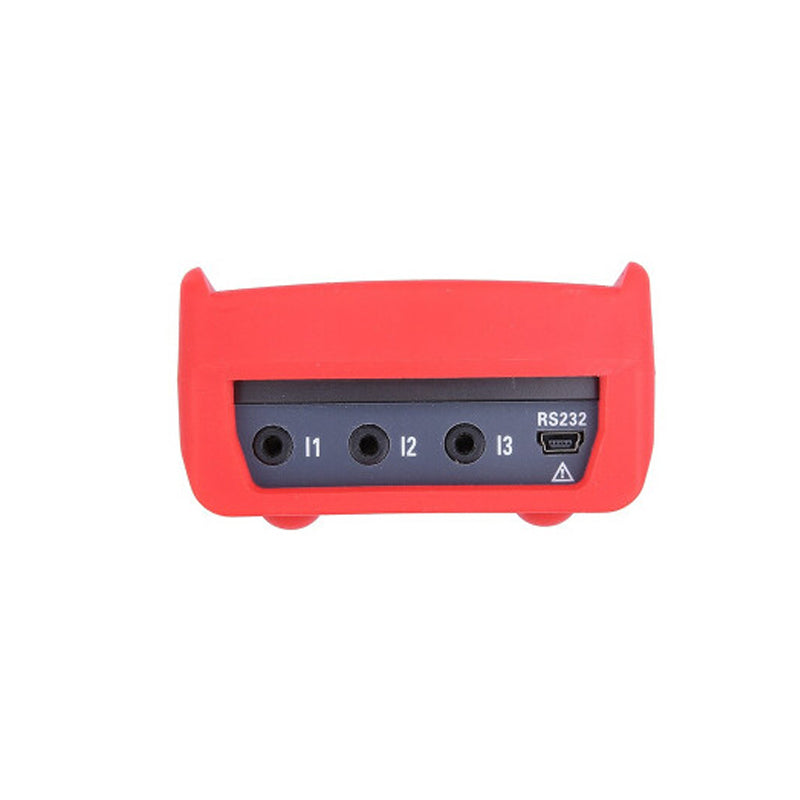

                          RS232 Interface

                  USB-RS232 interface, download data to computer for analysis and management

                          Automatic Shutdown

                  Automatic shutdown about 15 minutes later after launching to reduce battery consumption

                          Backlighting

                  Suitable for dark place and nightly use

                          Voltage Detection

                   Low battery symbol “     " appears to remind the replacement of battery when the battery voltage drops below 7.2V.

                          Weight

                  Main Unit about 550g（with battery），acuminate current clamp about 170g×3, round current clamp about 185g×3, test line about 250g

                          Test Line Length

                  1.5m

                          Current Clamp Length

                  2m×φ5mm

                          Working Temperature and Humidity

                  -10℃～40℃； below 80%Rh

                          Storage Temperature and Humidity

                  -10℃～60℃； below 70%Rh

                          Input Impedence

                  Testing voltage the input impendence is 2MΩ

                          Withstand Voltage

                  Withstand 1000V/50Hz sine wave AC voltage for 1 minute between the meter lines and shell; Withstand 500V/50Hz AC voltage sine wave for 1 minute between the two voltage inputs

                          Insulation

                  ≥100MΩ between meter lines and shell or between the two voltage inputs

                          Structure

                  Double insulation, with insulation vibration-proof sheath

                          SafetySpecifications

                  IEC61010-1 CAT Ⅲ 600V, IEC61010-031, IEC61326, 2 class of pollution

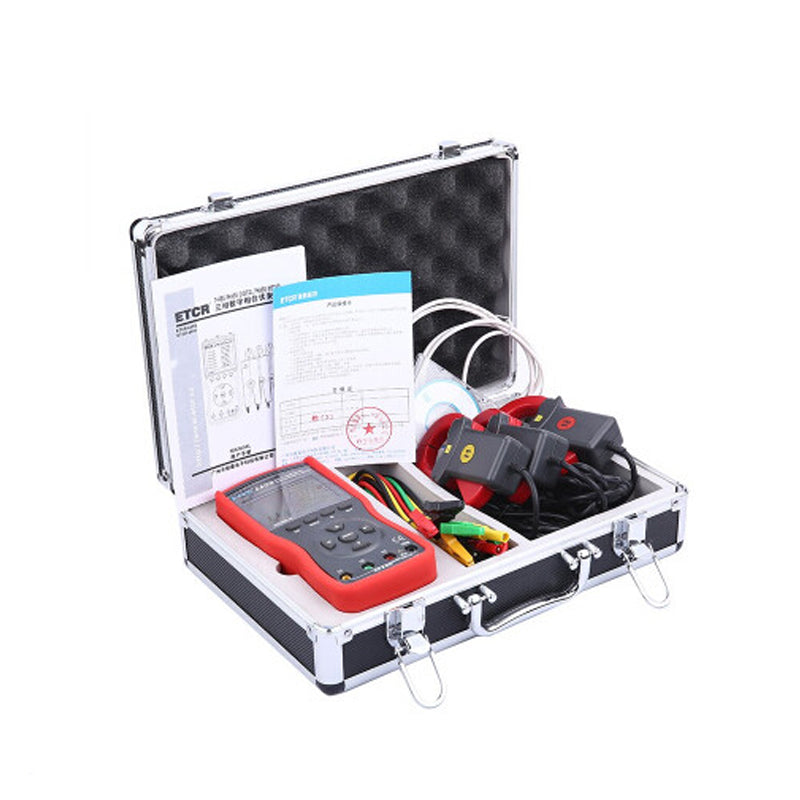

                          Accessories

                  Main Unit: 1 pc; Meter Box: 1 piece; Current Clamp: 3 pcs; Test Line: 4 pcs(yellow, green, red, black); RS232 Data Line: 1 pc; Disk: 1 pc; Battery: 6 pcs(LR6)(not included package); User Manual: 1 pc ;Guarantee: 1 pc; Certification: 1 pc. Card
