ETCR9620 ETCR9620B Wireless Low-voltage Transformer Ratio Tester

 Functions:

      Test the leakage current, current, transformation ratio, ratio error, angle error, phase, polarity and phase sequence of the primary and secondary circuit of the current transformer in the 380V/220V distribution system.

       Features:

   1.Current clamp adopts high performance Permalloy core, magnetic shield and CT digital integrated technology, with strong anti-interference ability, high accuracy for testing.

2.The primary flexible current clamp is especially suitable for small space and flat cable dense places, more convenient and fast for testing.

3.ETCR9620B primary current clamp adopts wireless transmission, more convenient for testing.

4.Data hold function, data storage function.

       Technical Specifications:

                                 Model

        ETCR9620

        ETCR9620B

                                         Primary Current Clamp TestAccuracy

                           Range:0.0A~ 3000A; Resolution: 0.1A; Accuracy: ±1%FS (23℃ ±3℃，below70%RH，the conductor should be in the center of the clamp)

                           Range:0.0A~ 3000A; Resolution: 0.1A; Accuracy: ±1%FS (23℃ ±3℃，below70%RH，the conductor should be in the center of the clamp)

                                         Secondary Current Clamp TestAccuracy

                           Range: 0.00mA~ 5A; Resolution: 0.01mA;

Accuracy: ±0.5%FS

                           Range: 0.00mA~ 5A; Resolution: 0.01mA;

Accuracy: ±0.5%FS

                                         Transformation RatioMeasurement Range

                           1~ 500

                           1～ 500

                                         Transformation RatioResolution

                           0.1

                           0.1

                                         Angle Error Test Accuracy

                           Range: 0~ 360°; Resolution: 1°; Accuracy: ±3°

                                         Primary Current ClampConnection Mode

                           Wire connection, length 2M

                           Wireless transmission, communication distance 100M

                                         Primary Current Clamp Size

                           CT Size: Φ200mm

Shape Size: 200mm×245mm×13mm

                           CT Size: Φ200mm

Shape Size: 200mm×370mm×40mm

                                         Secondary Current Clamp Size

                           CT Size: Φ8mm

Shape Size: 137mm×40mm×19.5mm

                           CT Size: Φ8mm

Shape Size: 137mm×40mm×19.5mm

                                         Host Dimension

                           78mm×165mm×42mm

                           78mm×165mm×42mm

                                         Weight

                           1kg(include accessories)

                           1.58kg (include accessories)

                                 Data Storage

                     3000 groups

                               Sampling Rate

                     3 times/second

                               Automatic Shut Down

                     15 minutes after boot up, the meter shuts down automatically without any operation

                               Battery Voltage

                     When battery voltage is lower than 5.2V+0.3V, low battery voltage symbol"E+b"will display and remind to replacebattery.

                               Overflow Display

                     Exceed measure range overflow function:"OLA" symbol display

                               Current Clamp ConnectionCable Length

                     2M

                               Working Temperature

                     -15'℃～ 50℃;Below 70%Rh

                               Store Temperature

                     -15℃～60℃;Below 70%Rh

                               Insulation Strength

                     AC3700Vrms between the core and shell

                               Accessories

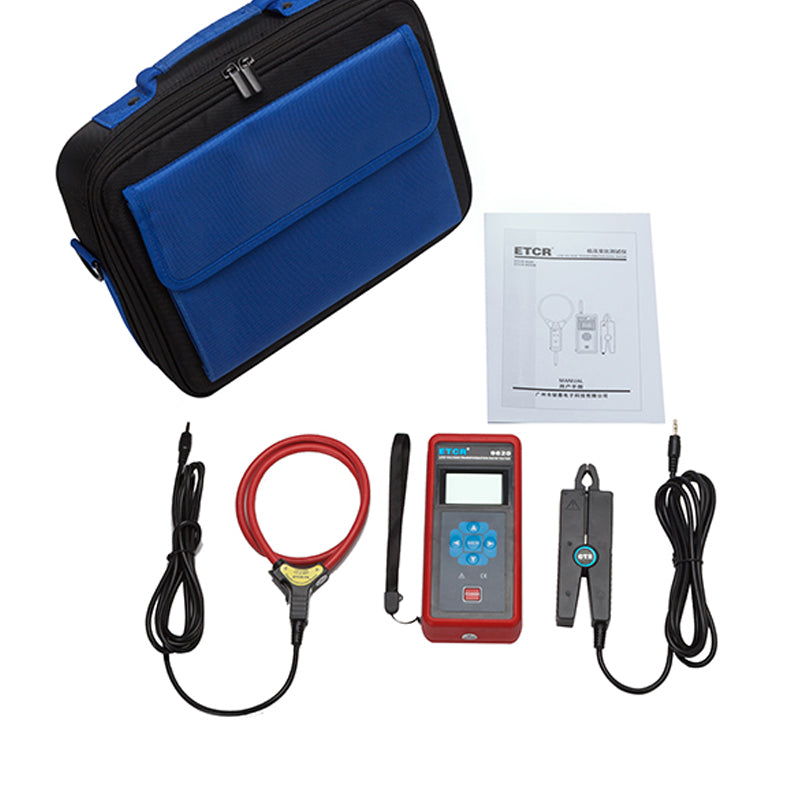

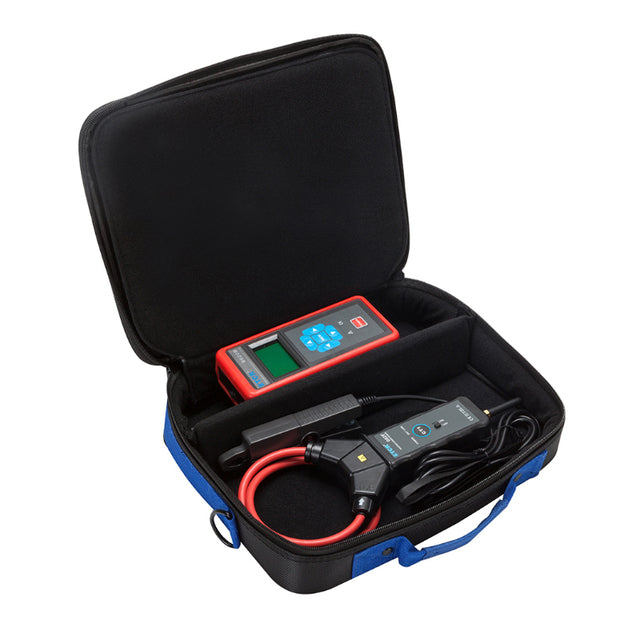

                     Host: 1PCS; Primary flexible current clamp: 1PCS; Secondary current clamp: 1PCS; Tool bag: 1PCS

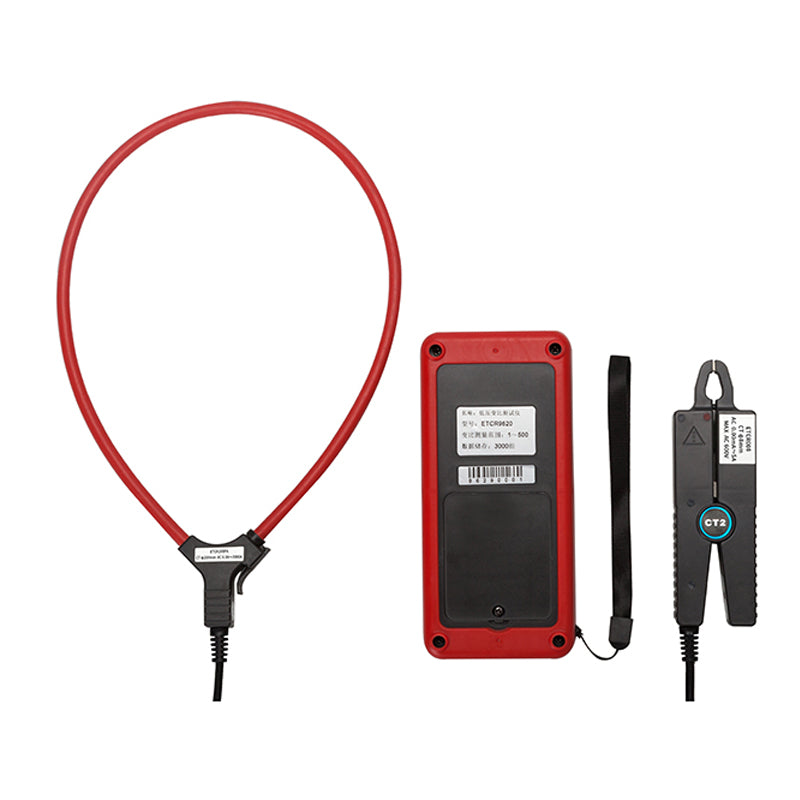

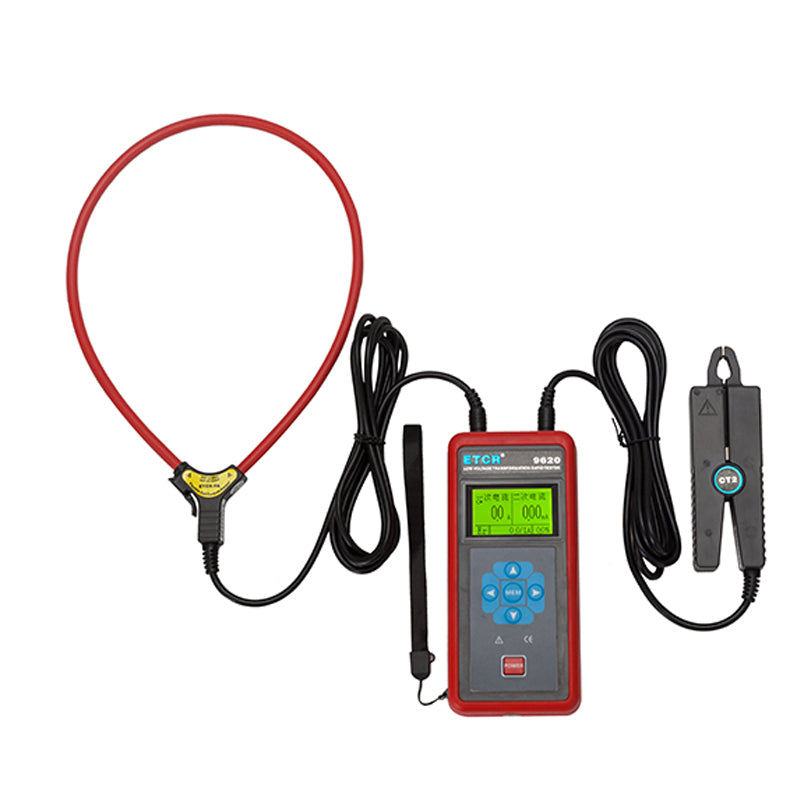

       ETCR9620

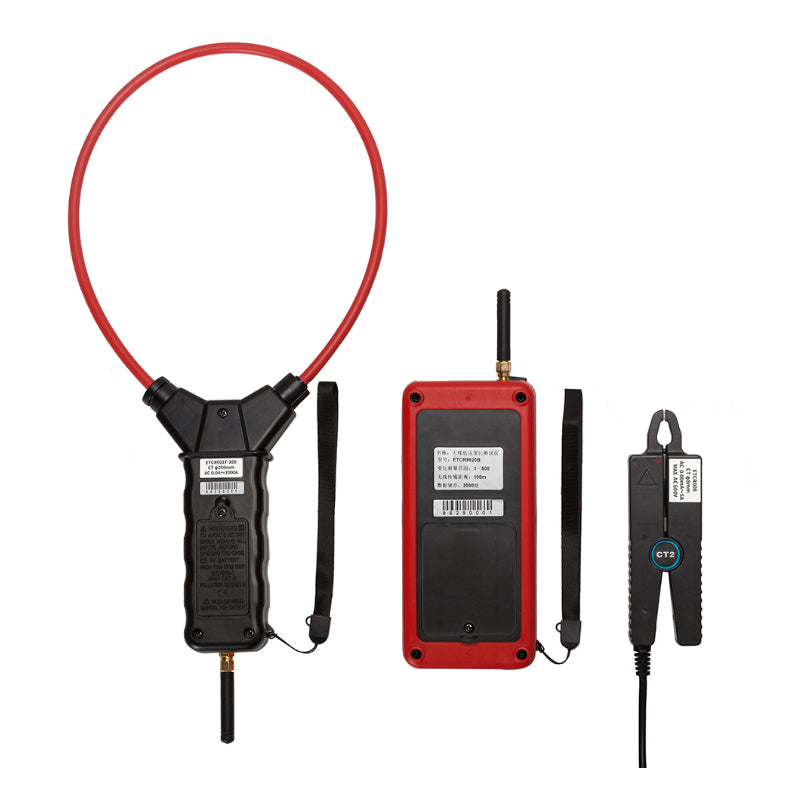

       ETCR9620B
