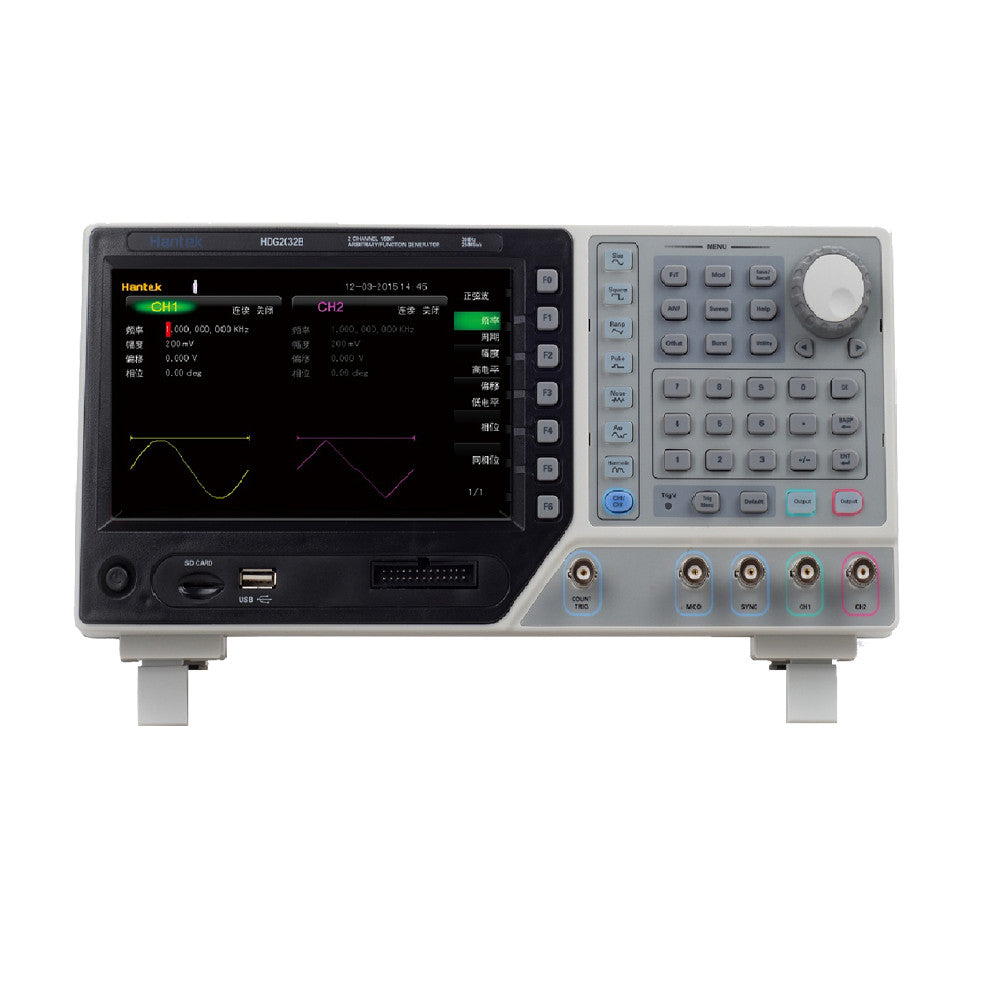

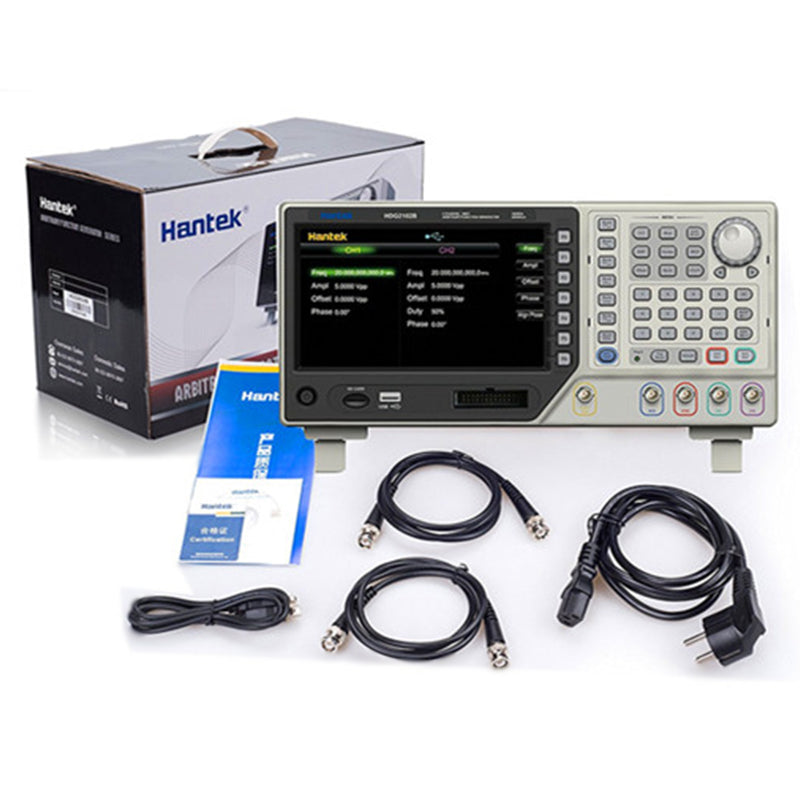

64M Memory Signal Generator

Product Characteristics:

16Bit Resolution, 250MSa/s Sample Rate; 64M Memory Depth; 16 channels digital output, 7 inch, 64K true color TFT display, WVGA(800X480)

Features:

Overview:

 16Bit Resolution, 250MSa/s Sample Rate; 64M Memory Depth;

 100/80/60/30/20/10MHz or 5MHz Max. Sine Output Frenquency;

 16 channels digital output, together with the analog channel can rebuild the more mixed signals in daily practice

 Support AM, FM, PM, ASK, FSK, PSK and PWM modulations

 TCXO timebase standard, OCXO optional for ultra-high stability

 7 inch, 64K true color TFT display, WVGA(800X480)

 Plenty of interfaces: USB Host, USB Device, LAN

 80M Frequency Counter;

 Technical parameter:

               Model

     HDG2102B

     HDG2082B

     HDG2062B

     HDG2032B

     HDG2022B

     HDG2012B

     HDG2002B

             Main Features

             Channel

     2

     2

     2

     2

     2

     2

     2

             Memory Depth

     64M

     64M

     64M

     64M

     64M

     64M

     64M

             Frenquency

     100MHz

     80MHz

     60MHz

     30MHz

     20MHz

     10MHz

     5MHz

             Sample Rate

     250MSa/s

             Voltage Resolution

     16Bit

             Digital Output

     16 Channels output

             Frenquency Characteristic

             Standard Waveforms

     Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC

             Sine

     1uHz~Max.

             Square

     1uHz~30MHz

     1uHz~Max.

             Pluse

     1uHz~15MHz

     1uHz~Max.

             Ramp/Triangle

     1uHz~4MHz

             White Noise

     1uHz~Max.

             Arb.

     1uHz~30MHz

     1uHz~25MHz

     1uHz~20MHz

     1uHz~Max.

             Resolution

     1uHz

             Accuracy

     ±2ppm, 18~28

             Sine Wave Spectrum Purity

             Harmonic Distortion

     Typica(l0dBm)DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc

             Total Harmonic Distortion

     <0.1% (10Hz-20kHz, 0dBm)

             Spurious signal

(non-hormonic)

     Typical(0dBm): ≤10MHz: <-65dBc;

>10MHz <-65dBc+6dB/spectrum phase

             Phase Noise

     Typical(0dBm,10kHz offset,) 10MHz:  ≤-115dBc/Hz

             Square

             Rise/Down time

     <10ns

     <11ns

     <12ns

     <14ns

     <16ns

     <18ns

     <18ns

             Overshoot

     <3%(100KHz, 1Vpp)

             Duty Cycle

     ≤10MHz: 20.0%~80.0%;

10MHz~40MHz: 40.0%~60.0%;

>40MHz: 50.0%

     8.0%~92.0%

             Non-symmetry

     1% of period+5ns

             Jitter(rms)

     Typical(1MHz,1Vpp, 50Ω)≤5MHz: 2ppm+500ps; > 5MHz: 500ps

             Ramp

             Linearity

     ≤1%(1KHz, 1Vpp)

             Symmetry

     0%~100%

             Arb. Wavefrom Generator

             Waveform Length

     64M Point

             Vertical Resolution

     16 Bit

             Sample Rate

     250MSa/s

             Rise/Fall time

     Typical(1Vpp):<6ns

             Jitter

     Typical(1MHz, 1Vpp, 50Ω)

≤5MHz 2ppm+500ps;

> 5MHz 500ps

             General Specifications

             Interface

     USB host, USB Device, LAN optional

             Display

     7’’ 64K Color TFT Display, 800*480

             Power Voltage

     100-120VACRMS(±10%), 45Hz to 440Hz, CATII; 120-240VACRMS(±10%), 45Hz to 66Hz, CATII

             Power Consumption

     <60W

             Weight

     3KG
