Feature:

 1. Programmable output, the type of waveform output (such as sine waves, square waves, triangular waves, arbitrary waves, etc.), output time and output sequence can be freely formulated to realize automatic work.

 2. Firmware is updated in real time, and can be updated at any time to fix bugs, or for your special customization needs. Press the corresponding soft key to confirm to enter the update mode and perform one‑key firmware update by connecting with the PC software.

 3. Power supply is flexible, it can be powered by AC 85‑264V or DC 5V2A mobile power supply, which is convenient for outdoor use.

 4. Support voltage control adjustment, the output frequency, amplitude and duty cycle can be controlled by an external analog voltage signal to realize the voltage controlled scanning frequency, scanning amplitude and scanning duty cycle, which is widely used in industrial debugging.

 5. With modulation function, the modulated waveform can be output in single channel or dual channel. Modulation is the process of adding information from the signal source to the carrier to make it suitable for channel transmission. It is a technique that changes the carrier with the signal.

 6. In order to meet the individual needs of customers, four color schemes are provided for the system. You can use the number keys and the knob to select the desired system color, and press the soft key Save to save the selected color.

 7. Support dual‑channel output with equivalent performance, which can output the same or different functional signals or arbitrary waveform signals at the same time; All parameters can be adjusted independently, and the phase difference between the two channels can be continuously adjusted between 0 and 359.9 degrees; Signal frequency It can be as high as 80MHz, and the output signal can be within 1MHz, up to 25Vpp.

 8. Pulse string function, can use sine waves, square waves, sawtooth waves or arbitrary waves to generate pulse string signal, the number of cycles is continuously adjustable between 1‑1,000,000,000.

 9. The pulse width can be precisely adjusted, and the pulse width and pulse cycle time of the pulse waves can be adjusted digitally and accurately, so that various pulse waveforms can be accurately set without jitter.

 10. Arbitrary waveforms can be drawn. PC software and communication protocol are provided free of charge. Arbitrary waveforms can be drawn using PC software; the communication protocol can be used for secondary development and programming; all functions of the instrument can be controlled by PC software (also available when the computer is not connected Complete all the operations of the instrument.) You can use the mobile phone APP for Bluetooth control.

     Specification:

          Condition: 100% Brand New

 Item Type: Signal Generator

 Material: ABS

      Size: Approx. 240 x 218 x 87mm/9.4 x 8.6 x 3.4in

                           Model          PSG9080                        Channel          2                        Sampling Rate          300MSA / S                        Waves Characteristics                        Waves Length          8192 points/channel                        Waveform Vertical Resolution          14 bits                        Waves Type          Sine waves, square waves, pulse waves (duty ratio, pulse width and cycle time can be set accurately), triangular waves, rising ramp, falling ramp, CMOS waveform, DC level, half waves, full waves, sine waves, Inverse order waves, exponential rise, exponential fall, Lorentz pulse waves, multisonic waves, random noise waves, trapezoidal pulse waves, sinking pulse waves, amplitude modulation waveform, frequency modulation waveform and 99 user-defined waveforms.                        Frequency Characteristics                        Sine Waves Frequency Range          1nHz-80MHz                        square Waves Frequency Range          1nHz-30MHz                        Triangular Waves Frequency Range          1nHz-50MHz                        Pulse Frequency Range          1nHz-30MHz                        TTL Digital Waves Frequency Range          1nHz-20MHz                        Arbitrary Waves Frequency Range          1nHz-50MHz                        Pulse Width Adjustment Range          5nS-4S                        Pulse Period Adjustment Range          10nS-40S                        Minimum Frequency Resolution          1nHz                        Frequency Accuracy          ±5ppm 0-50℃                        Frequency Stability          ±3ppm / 1 year                        Sine Waves Spectrum Purity                        Total Harmonic Distortion          ≤0.5% (At 1kHz,5Vpp)                        Signal Characteristics                        square Waves                        Rise/Fall Time          ≤10nS                        Overshoot          ≤10%                        Asymmetry          ≤0.1%                        Oblique and Triangular Waves                        Linearity          ≤1% (less than 1MHz)                        Asymmetry          ≤1% (less than 1MHz)                        Pulse Waves                        Pulse Width          5nS-4S                        Pulse Cycle Time          10nS-40S                        Duty Cycle          0.01%-99.99%                        Rising/Falling Edge          ≤10nS                        Overshoot          ≤10%                        Arbitrary Waves                        Waves Length          8192 points (8K points)                        Vertical Resolution          14 bits                        Minimum Rise/Fall Time          ≤10nS                        Overshoot          ≤10%                        Arbitrary Waveform Non-Volatile Storage Number          99                        Output Characteristics                        Amplitude                        Amplitude Range          Frequency≤1MHz          1MHz≤Frequency＜11MHz          11MHz≤Frequency＜60MHz          60MHz≤Frequency＜80MHz                        2mVpp-25Vpp          2mVpp-10Vpp          2mVpp-5Vpp          2mVpp-3.6Vpp                        Amplitude Resolution          1mVpp                        Amplitude Stability          ±1%±1 mVpp (At 1 kHz, > 10 mVpp)                        Amplitude Flatness          ±1%(0.1dB)<10MHz                        ±2%(0.2dB)<10MHz-50MHz                        ±10%(0.9dB)<50MHz-70MHz                        ±20%(1.9dB)<70MHz-80MHz                        DC Polarization                        Offset Adjustment Range           -9.99V-15.00V                        Offset Resolution          0.01V                        Phase Characteristics                        Phase Adjustment Range          0°-359.9°                        Phase Resolution          0.1°                        Waves Output                        Output Impedance          50Ω (Nominal)                        Protection          Short Circuit Protection                        Modulation Characteristics                        Modulation          AM,FM,PM,ASK,FSK,PSK,PWM                        Amplitude Modulation                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Modulation Source          Internal/external                        Modulation Waves          Sine waves, square waves, sawtooth waves, noise waves, arbitrary waves                        Modulation Depth          0%-200%                        Modulation Frequency          1mHz-1MHz                        Frequency Modulation FM                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Modulation Source          Internal/external                        Modulation Waves          Sine waves, square waves, sawtooth waves, noise waves, arbitrary waves                        Modulation Frequency          1mHz-1MHz                        Frequency Deviation          0.1Hz-10kHz                        Phase Modulation PM                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Modulation Source          Internal/external                        Modulation Waves          Sine waves, square waves, sawtooth waves, noise waves, arbitrary waves                        Phase Deviation          0-360 degree                        Modulation Frequency          1mHz-1MHz                        Key Width ASK                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Modulation Source          Internal/external                        Polarity          Positive and negative polarity                        Rate          1mHz-1MHz                        ASK Amplitude          0%-200%                        Key Frequency FSk                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Modulation Source          Internal/external                        Modulation Waves          50% duty cycle pulse waves                        Polarity          Positive and negative                        Rate          1mHz-1MHz                        Frequency Hopping          0.1Hz-80MHz                        Modulation Characteristics                        Bond Phase PSK                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Modulation Source          Internal/external                        Polarity          Positive and negative                        Rate          1mHz-1MHz                        PSK Phase          0°-360 degree                        PWM Pulse Width Modulation                        Carrier          Pulse Waves                        Waves Inversion          Forward and Reverse                        Pulse Period          0.01uS-40S                        Pulse Width          0.001uS-4S                        Trigger                        Idle          0 position, maximum positive value, maximum negative value                        Way          Single, automatic                        Trigger Source          Manual trigger, CH2 trigger, external trigger (AC), external trigger (DC)                        Number of Pulses          1-1000000000                        Measuring and Counting Functions                        Measurement Mode                        Measurement Function          Frequency, positive and negative pulse width, period, duty cycle                        Coupling Method          DC, AC                        Gate Time          0.001S-10.000S                        Measurement Method          Low frequency, high frequency                        Frequency Measurement Range          1Hz-100MHz                        Input Signal Amplitude Range          2Vpp-20Vpp                        Period Measurement          10nS-4S                        Pulse Width          4S                        Duty Cycle Measurement Range          0.01%-99.99%                        Counting Mode                        Counting Range          0-4294967295                        Coupling Method          DC and AC coupling                        Counting Method          Manual                        External Modulation Input Characteristics                        Input Signal Amplitude Range          0-3Vpp                        Input Signal Frequency Range          DC-200kHz                        Measurement and Counting Function                        Scan Channel          CH1 or CH2                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Scan Function          Sweep frequency, sweep amplitude, sweep duty                        Scan Mode          Linear, logarithmic                        Scan Direction          Increasing, decreasing, round trip                        Start/End Frequency          Consistent with the upper and lower limits of the corresponding carrier frequency                        Start/End Range          Consistent with the upper and lower limits of the corresponding carrier amplitude                        Start/End Duty Cycle          Consistent with the upper and lower limits of the corresponding carrier duty cycle                        Scan Time          0.01S-640S                        Voltage Control Characteristics                        Pressure Control Channel          CH1 or CH2                        Carrier          Sine waves, square waves, sawtooth waves, arbitrary waves (except DC)                        Pressure Control Function          Frequency control, amplitude control and duty cycle control

 Linear, logarithmic                        Scan Mode          Linear, logarithmic                        Start/End Frequency          Consistent with the upper and lower limits of the corresponding carrier frequency                        Start/End Range          Consistent with the upper and lower limits of the corresponding carrier amplitude                        Start/End Duty Cycle          Consistent with the upper and lower limits of the corresponding carrier duty cycle                        Voltage Control Voltage Range          0V-5V, starting point and end point can be set arbitrarily                        Programming Features                        Programming Mode          Commissioning, routine                        Storage Space          P00-P19 (20 pcs)                        Program Number          00-99                        Programming Time          Single serial number programming time 0-99S                        General Counting Specifications                        Display                        Screen          3.5 inch TFT color LCD display                        Resolution          320x480                        Color          64K true color                        Store and Load                        Quantity          100 groups                        Position          00 to 99 (the default storage location parameter of 00 is called when the machine is turned on)                        Interface                        Interface Method          Using USB to serial interface                        Extension Ports          Serial port with TTL level mode, convenient for users to develop                        Communication Rate          Adopt standard 115200BPS                        Protocol          Adopt the commands line method and open the agreement                        Power Supply                        AC Power          Power supply voltage: 85V-264V, 47-63Hz                        Power Consumption          Less than 30W                        Fuse          250VAC, T3.15A                        DC Power Supply          Power supply voltage/current: DC5V±0.5V 3A                        Surroundings                        Temperature          0-40℃                        Humidity          <80%

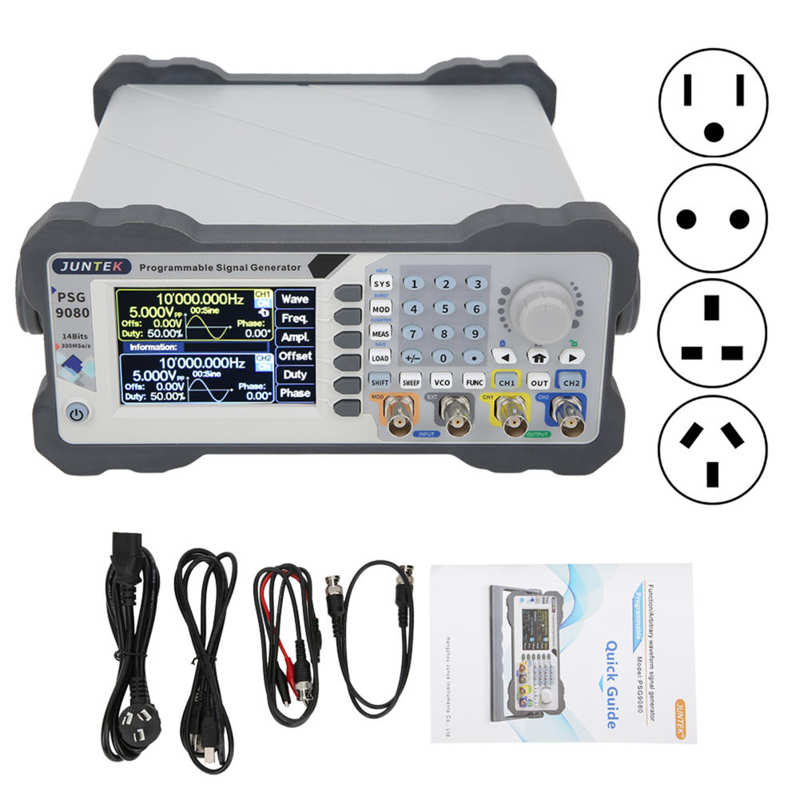

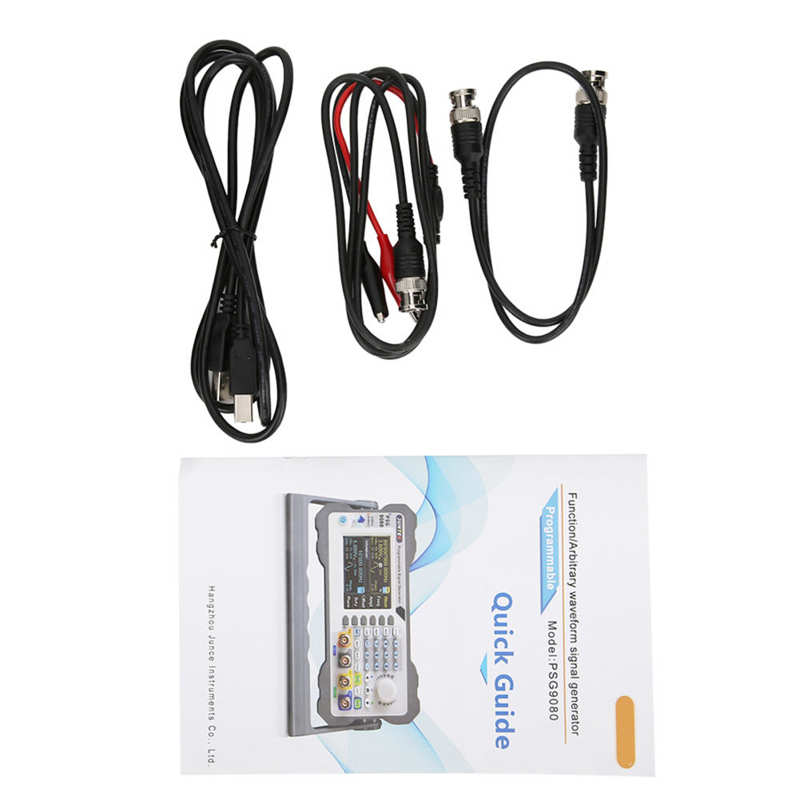

     Package List:

     1 x Signal Generator

     1 x Power Cord

     1 x USB Cable

     1 x For Q9-Q9 Cable

     1 x For Q9 Clip Wire

     1 x Manual
