Too difficult to access the

USB port on your compact

2-4" quad? Say goodbye!

                       It's time to say goodbye to this trouble! With this Bluetooth

stack, you don't need to connect your quad to the PC for

FC and even ESC tuning, everything can be done

wirelessly in the SpeedyBee app.

                                          Tune Flight controller

and ESC wirelessly!

                       Power the quad, connect the SpeedyBee app via

Bluetooth, configure the UART Ports,PID,OSD and

every other settings on this flight controller Also,

every parameter of the BLHeli_S ESC in this

stack can be set via the app.

                                          Change motor directions

wirelessly!

                       With this stack, when you finish your build, connect to the

SpeedyBee app, change the motor directions just in

a few simple steps. Then take off.

                                          Flash Blue Jay firmware for

the ESC wirelessly!

                       You are a big fan of Blue Jay ESC firmware, because it supports

48k/96k PWM frequency and Bidirectional Dshot? No problem,

the ESC of this stack is loaded with latest Blue Jay firmware.

                                          Support DJI Digital

Video transmitter.

                       The flight controller has two

independent 9V 2A BEC and

5V 2A BEC, supports various

analog image transmissions

above 5V, and also supports

DJI Air Unit / RunCam Link / Vista.

                                          Real 35A ESC, no false labeling!

                       6-layer 2oz PCB plus optimized circuit design equals stable

and strong current output. The four-channel continuous

140A output can reach 30 seconds.

                       *Test result comes from SpeedyBee laboratory.

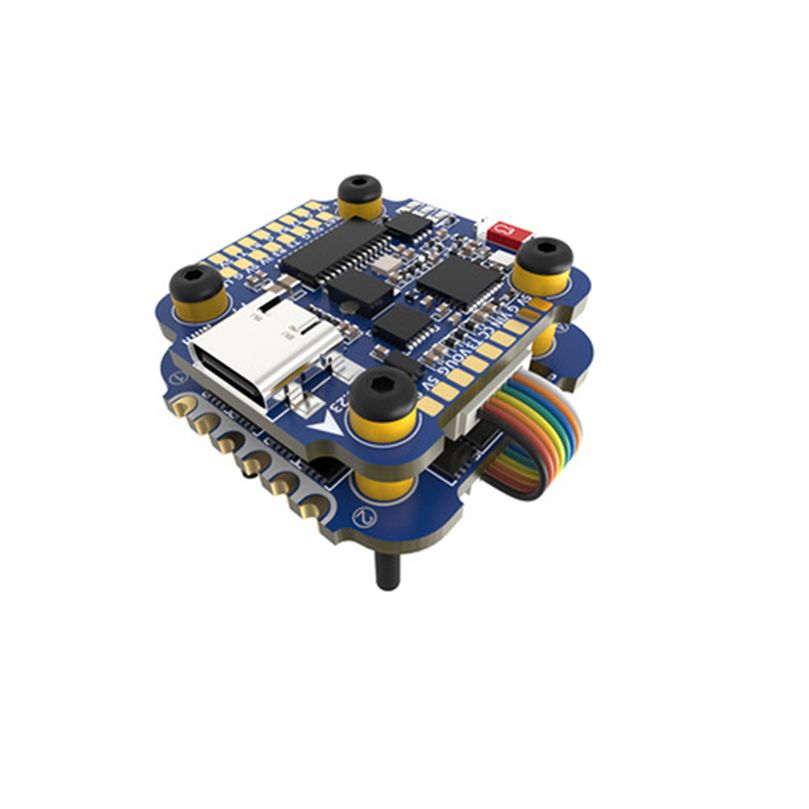

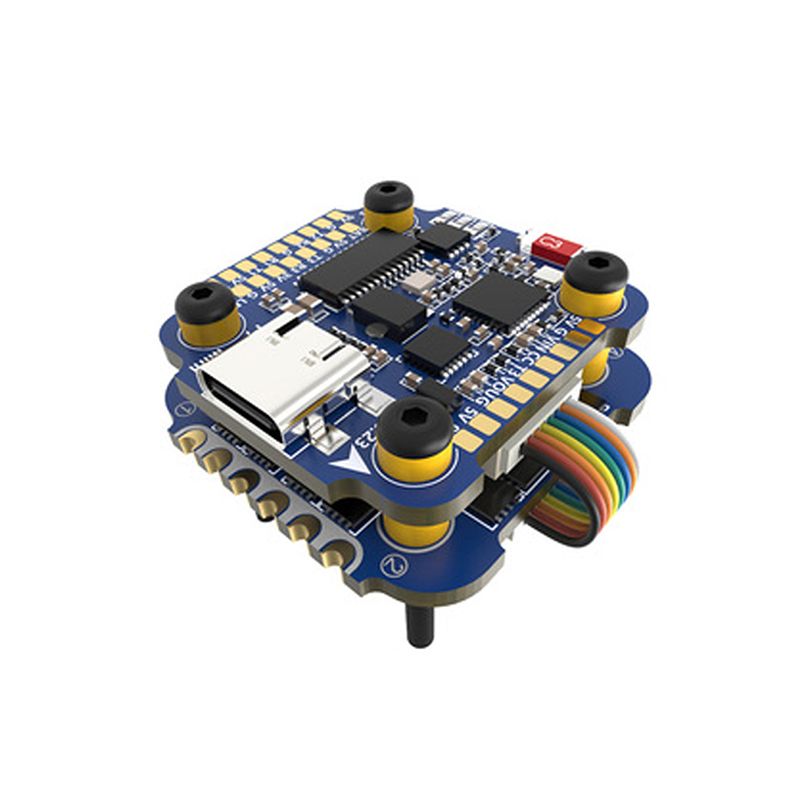

                                          M2 or M3? Why not both?

                       Have you ever experienced that the stack

holes of your frame did not fit the stack

you got? This stack is perfectly compatible

with M2/M3 screws. What’s more,

two sets of M2 and M3 screws +

silicone grommets are included

in the package!

                                          Dimensions

                                          Wiring Diagram

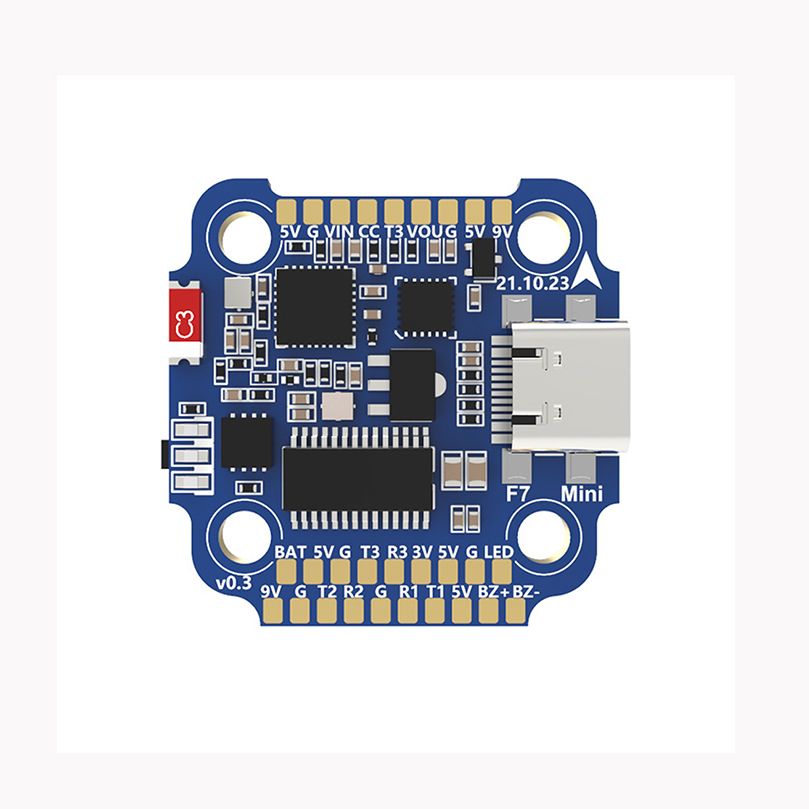

                                                                                                                                                                          SpeedyBee F7 Mini Specs

                  MCU: STM32F722

                  IMU(Gyro): MPU6000

                  USB Port Type: Type-C

                  Barometer: N/A

                  OSD Chip: AT7456E chip

                  BLE Bluetooth: Supported. Used for Flight Controller configuration

                  Flash FC Firmware Wirelessly: Not supported. Please update firmware for this FC on the PC

                  Download/Analyze Blackbox: Not supported. Please download and analyze Blackbox data on the PC

                  DJI Air Unit Soldering Pads: Supported

                  Flash(for BlackBox) : 8MB

                  Current Sensor: Supported, Scale=250 Offset=-500

                  BetaFlight Camera Control Pad: Yes(CC pad)

                  Power Input: 3S - 6S Lipo

                  5V Output: 6 groups of 5V output, five +5V pads and 1 BZ+ pad( used for Buzzer). The total current load is 2.5A.

                  9V Output: 2 groups of 9V output, the total current load is 2A.

                  3.3V Output: Supported. Up to 500mA current load.

                  ESC Signal Pads: M1 - M4

                  UART: Full UART * 3(UART1, UART2, UART3)

                  ESC Telemetry UART: R4(UART4)

                  I2C: Not supported

                  LED Pad: Used for WS2812 LED

                  Buzzer: BZ+ and BZ- pad used for 5V Buzzer

                  BOOT Button: Used to enter DFU mode

                  RSSI Input: Not supported

                  SmartPort: Use any TX pad of UART for the SmartPort feature.

                  Supported Flight Controller Firmware: BetaFlight(Default), EMUFlight, INAV

                  Firmware Target Name: SPEEDYBEEF7MINI

                  Mounting: 20 x 20mm, 3.5mm hole diameter

                  Dimension: 30 x 30 x 7.5mm

                  Weight: 5.7g

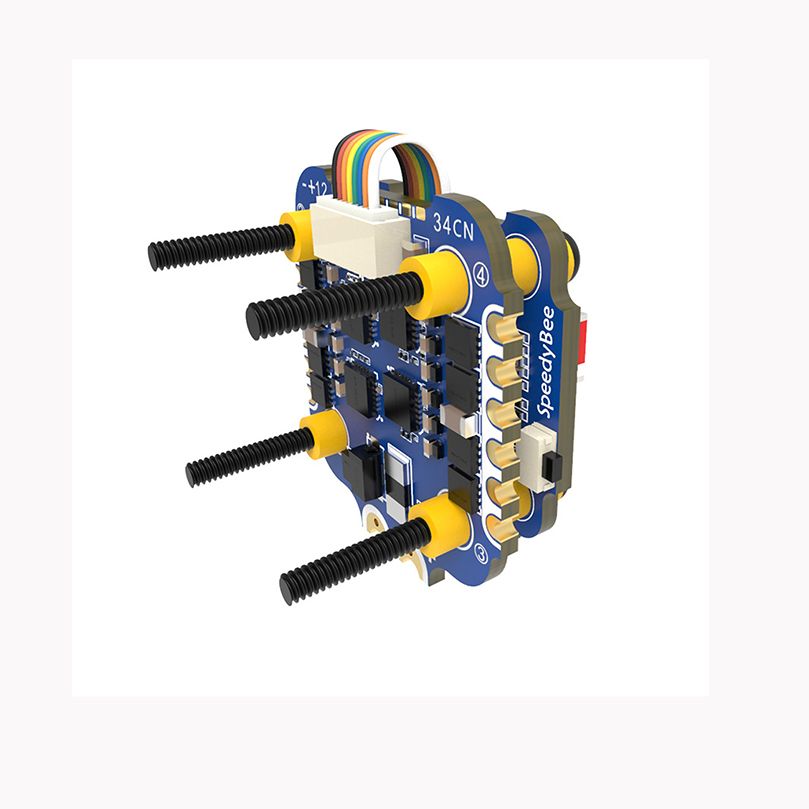

                  SpeedyBee 35A BLHeli_S Mini 4-in-1 ESC Specs

                                     Firmware: BLHeli_S JH40

                                     Continuous Current: 35A * 4

                                     Burst Current: 45A(5S)

                                     ESC Protocol: DSHOT300/600

                                     Power Input: 3-6S LiPo

                                     Power Output: VBAT

                                     Current Sensor: Support (Scale=250 Offset=-500)

                                     Mounting : 20 x 20mm, 3.6mm hole diameter

                                     Dimension: 35 * 35 * 5.5mm

                                     Weight: 7g
