                              CM4-IO-BASE-B + USB HDMI Adapter, For Raspberry Pi Compute Module 4

                                      CM4-IO-BASE-B                       +            USB HDMI Adapter

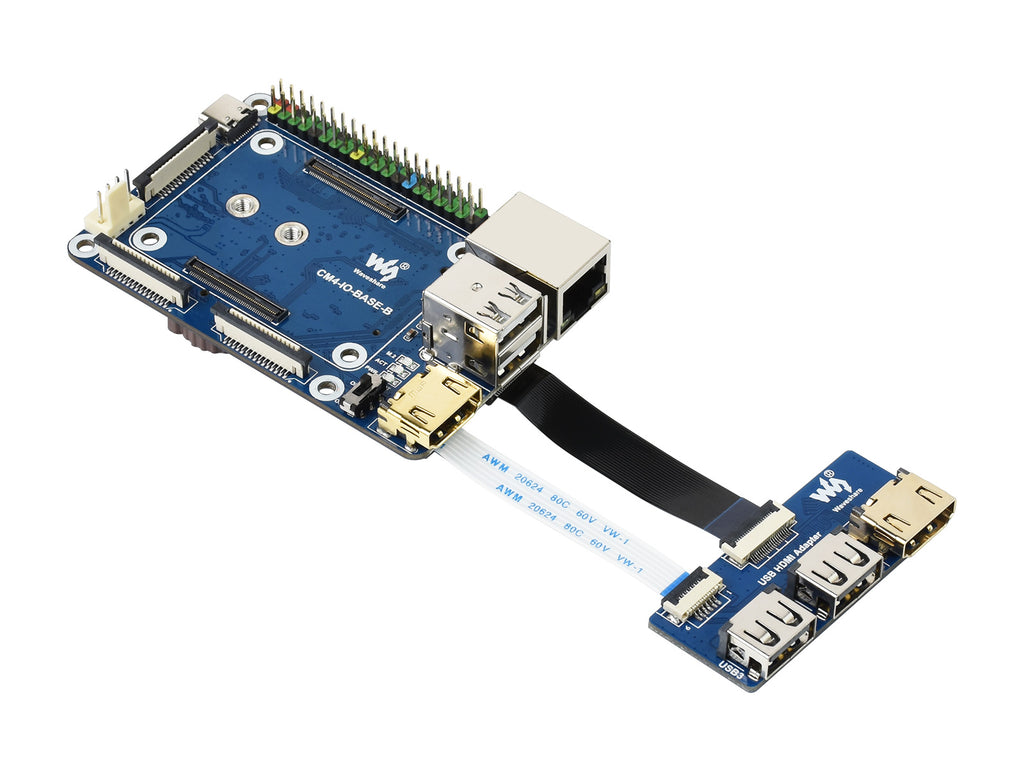

          More USB And HDMI Connectors Via FFC

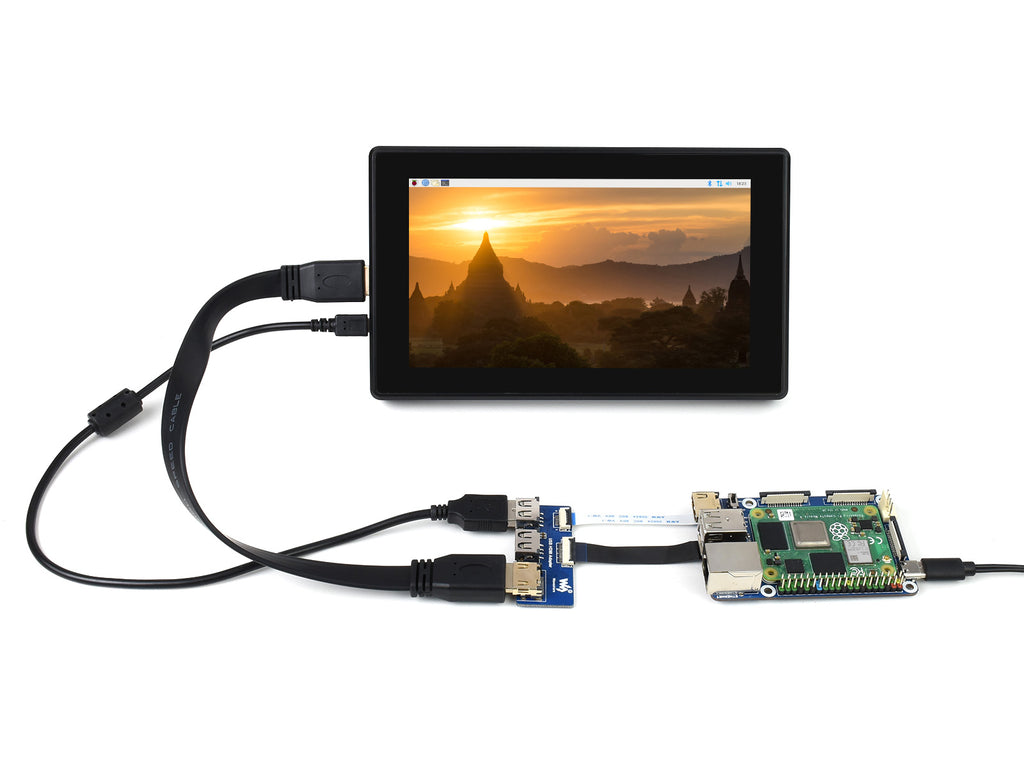

                              Demonstration

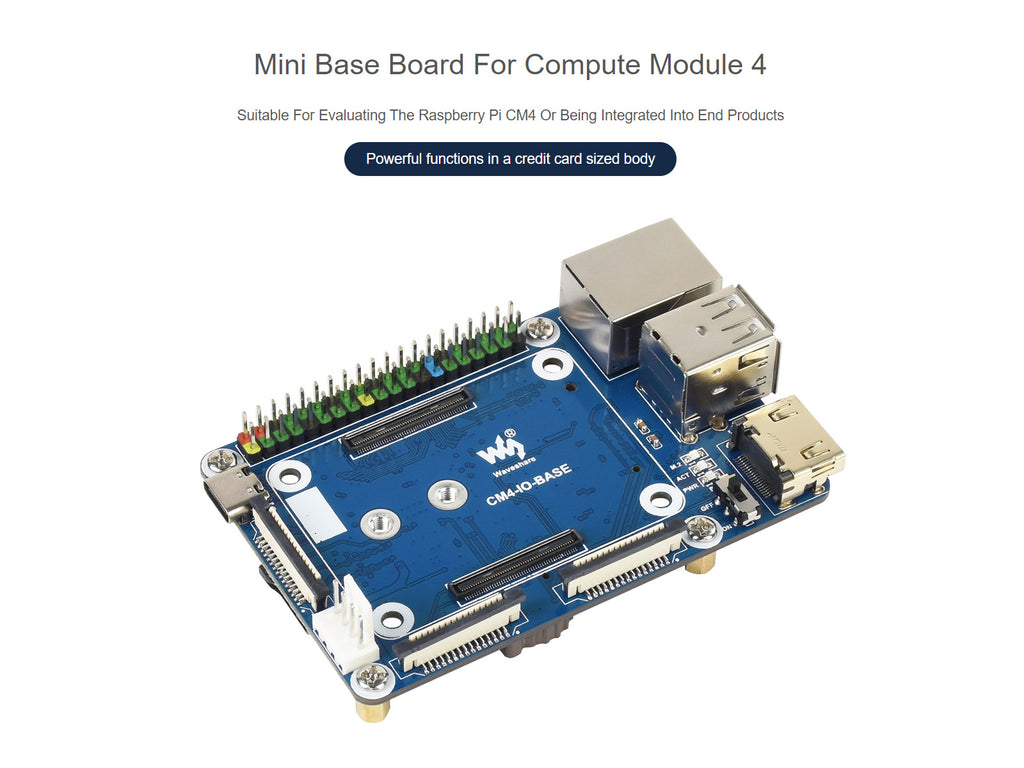

                              Mini Base Board For Compute Module 4

          Suitable For Evaluating The Raspberry Pi CM4 Or Being Integrated Into End Products

          Powerful functions in a credit card sized body

                              What's The Differences

                                              CM4 IO BOARD             MINI BASE             DUAL GIGABIT ETH             POE BASE (B)             POE BASE             RASPBERRY PI OFFICIAL                                     LITE VER.             FULL VER.                                     POE             N/A             integrates 802.3af-compliant PoE circuit (5V/2.5A)             PoE header only                                     USB             USB 2.0 × 2USB 2.0 × 2 (via FFC connector)             USB 3.2 Gen1 × 3             USB 2.0 × 4             USB 3.2 Gen1 × 4             USB 2.0 × 4(2x via pin header)                                     GPIO             Raspberry Pi 40PIN GPIO × 1                                     HEADER             M.2 slot × 1             N/A             RS485 × 1RS232 × 1PCIe Gen 2 × 1             N/A             PCIe Gen 2 × 1                                     HDMI             HDMI × 2(1x via FFC connector)supports 4K 30fps output             HDMI × 2supports 4K 30fps output                                     DSI DISPLAY             MIPI DSI × 1(15pin 1.0mm FPC)             MIPI DSI × 2(15pin 1.0mm FPC)             MIPI DSI × 2(22pin 0.5mm FPC)                                     CSI CAMERA             MIPI CSI-2 × 2(15pin 1.0mm FPC)             MIPI CSI-2 × 2(22pin 0.5mm FPC)                                     POWER INPUT             5V             7V~36V             5V             7V~36V             12V                                     FAN             5V             5V / 12V             12V                                     no fan control             allows speed adjustment and measurement                                     RTC             N/A             Real-time clock with battery socket and ability to wake Compute Module 4                                     RJ45 ETHERNET             Gigabit Ethernet             Dual Gigabit Ethernet             Gigabit Ethernet                                     CM4 SOCKET             suitable for all variants of Compute Module 4                                     SD CARD SLOT             MicroSD card socket for Compute Module 4 Lite (without eMMC) variants                                     DIMENSIONS (MM)             85.0 × 56.0             109.0 × 91.5             124.50 × 108.80             160 × 90

                              Connecting With Compute Module 4

          Standard CM4 Socket And Color-Coded Raspberry Pi 40PIN GPIO HeaderSuitable For Compute Module 4 Lite/EMMC Series Module

                              Compact, Yet Complete

          Onboard Multiple Connectors Including:CSI/DSI/RTC/FAN/HDMI/USB/RJ45 Gigabit Ethernet/Micro SD Card Slot/M.2 Slot

                              What's On Board

                                                        CM4 socketsuitable for all variants of Compute Module 4             Power input/Programming5V/2.5A power supply, or used for eMMC burning             DISPMIPI DSI display port             FANfor connecting cooling fan, allows speed adjustment and measurement             CAM2x MIPI CSI camera ports             HDMI0 connectorHDMI0 port, supports 4K 30fps output             USB 2.0 ports2x USB 2.0 ports, for connecting sorts of USB devices             Gigabit Ethernet connectorGigabit Ethernet RJ45 connector, with 10 / 100 / 1000M network support             M.2 indicatorindicating the operating status of M.2 interface             ACT indicatorindicating the operating status of Raspberry Pi             PWR indicatorindicating the status of Raspberry Pi power supply             BOOT selectionON: CM4 would be booted from USB-C interfaceOFF: CM4 would be booted from eMMC or Micro SD card

                                                40PIN GPIO header             Micro SD card slotfor connecting a Micro SD card with pre-burnt image (Lite variant ONLY)             HDMI1 FFC connectorHDMI1 port, supports 4K 30fps output             USB 2.0 FFC connectorcan be connected through an adapter             FE1.1SUSB HUB chip, expanding one USB port to 4x ports             M.2 slotsupports sorts of NVME SSD, or communication modules with PCIE M.2 KEY-M interface             RTC chipallows RTC-related functions like wakeup, shutdown, reboot, and more             RTC interrupt selectionPI-RUN: CM4 reboot on RTC interruptionGN-EN: CM4 shutdown on RTC interruptionD4: D4 pin is triggered on RTC interruption             EMC2301fan controller, for speed adjustment / measurement             RTC battery holdersupports CR1220 button cell

                              Outline Dimensions

                              Application Example

                               for reference only, CM4, display, and cameras are NOT included.

                              Resources & Services

                                                                 WIKI: https://www.waveshare.com/wiki/CM4-IO-BASE-B

          * Resources for different product may vary, please check the wiki page to confirm the actually provided resources.

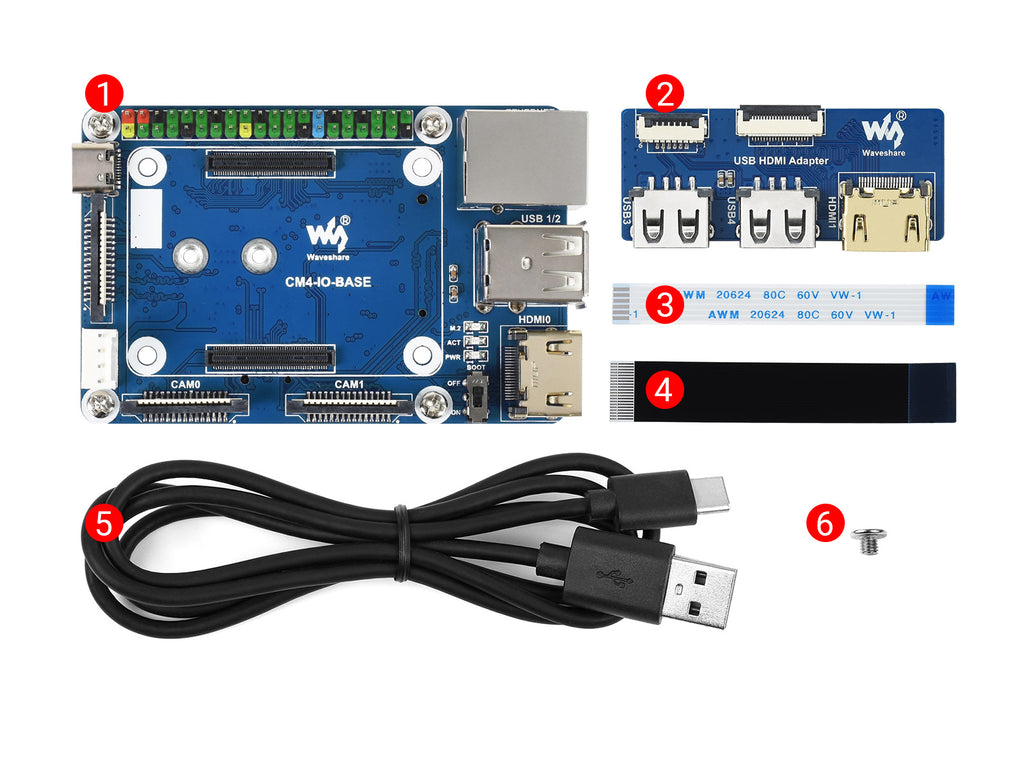

          PACKAGE CONTENT

          Weight: 0.088 kg

                                                                      CM4-IO-BASE-B x1

                                             USB HDMI Adapter x1

                                             FFC cable 6PIN 1.0 pitch 60mm x1

                                             FFC cable 20PIN 0.5 pitch 60mm x1

                                             USB-A to USB-C cable 1m x1

                                             SSD mounting screw x1
